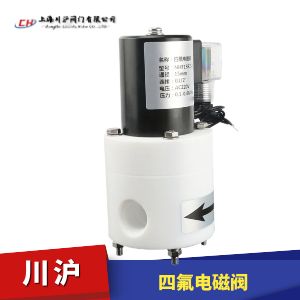

四氟電磁閥ZCF是電磁閥中的一種，閥體材質采用聚四氟乙烯塑料，適用于醫療機械、化工配料或管裝系統、化學試劑廠、化學分析儀器、污水處理設備、科研儀器、環保設備、特別適合腐蝕嚴重、溫度高且化學品(包括濃硫酸和王水)。該系列具有多種型式，您可以根據控制需要進行選擇。
選型備注
四氟電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
四氟電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
四氟電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 閥體材質 | 聚四氟乙烯 |
|---|---|
| 公稱通徑 | DN6 ~ DN50 |
| 介質溫度 | -50 ~ 180 ℃ |
| 適用介質 | 強酸、強堿、有機溶劑等 |
| 公稱壓力 | PN 1.0 MPa |
| 額定電壓 | AC220V、DC24V |

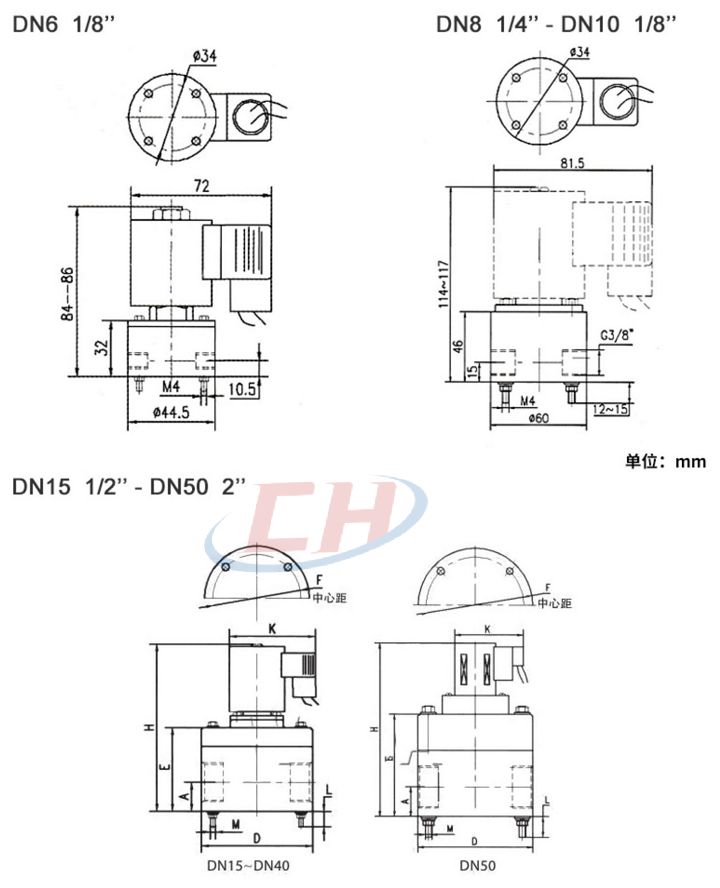

| 口徑 | 尺寸(mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| D | H | E | A | M | L | K | F | |
| DN15 | φ70 | 127 | 56.5 | 18.5 | M5 | 14 | 92 | φ58 |
| DN20 | φ80 | 136 | 70.5 | 20 | M6 | 10 | 92 | φ67 |
| DN25 | φ95 | 145 | 78 | 25 | M6 | 12 | 92 | φ75 |
| DN32 | φ120 | 200 | 110 | 31 | M8 | 20 | 94 | φ98 |
| DN40 | φ130 | 220 | 113 | 33.5 | M8 | 18 | 94 | φ106 |
| DN50 | φ150 | 249 | 140 | 43 | M10 | 20 | 94 | φ116 |
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
