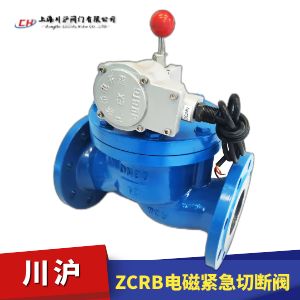

ZCRB電磁緊急切斷閥是是新型的燃氣管道工程的安全配套裝置，主要應用如下:
1、與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，a自動快速關閉主供氣體閥門，切斷燃氣的供給,及時制止惡性事事故發生。
2、與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應，防止燃氣爆炸的發生。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事廠現場的管線供應。
| 產品結構：直動式/先導式 | 公稱壓力：1.6MPa | 工作壓差：0~0.05MPa |
|---|---|---|
| 工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體 | 關閉時間：<1秒 | |
| 介質溫度：-15℃~6℃ | 打開方式：手動復位戴電動復位 | 電源電壓：AC220VA、DC24V、DC12V |
| 安全等級：普通型Ex型 | 控制方式：不間斷輸出或脈沖式電磁力 | |
| DN | D1 | K | D |
b | F | N-D | L | H |
|---|---|---|---|---|---|---|---|---|
| 25 | 65 | 85 | 115 | 16 | 3 | 4-?14 | 160 | 180 |
| 32 | 76 | 100 | 140 | 18 | 3 | 4-?18 | 180 | 195 |
| 40 | 84 | 110 | 150 | 18 | 3 | 4-?18 | 200 | 205 |
| 50 | 99 | 125 | 165 | 20 | 3 | 4-?18 | 230 | 220 |
| 65 | 118 | 145 | 185 | 20 | 3 | 4-?18 | 290 | 245 |
| 80 | 132 | 160 | 200 | 20 | 3 | 8-?18 | 310 | |
| 100 | 156 | 180 | 220 | 22 | 3 | 8-?18 | 350 | |
| 125 | 184 | 210 | 250 | 22 | 3 | 8-?18 | 400 | |
| 150 | 211 | 240 | 285 | 24 | 3 | 8-?22 | 480 | |
| 200 | 266 | 295 | 340 | 24 | 3 | 12-?22 | 600 | |
| 250 | 319 | 355 | 405 | 26 | 3 | 12-?26 | 730 | |
| 300 | 370 | 410 | 160 | 28 | 4 | 12-?26 | 850 | |
| 350 | 429 | 470 | 520 | 30 | 4 | 16-?26 | 980 |
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
