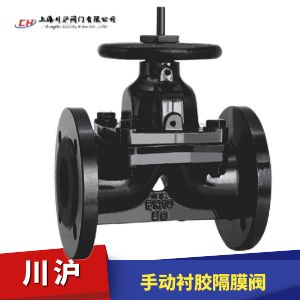

手動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
公稱通徑：DN15 ~ DN400
公稱壓力：PN6、PN10、PN16
連接方式：法蘭式、快裝、內螺紋、雙由令
控制方式：開關型（ON-OFF）、調節閥（輸入信號4-20mA或者1-5VDC）
驅動形式：手動、氣動、電動等
| NO. | 名稱 Nam |
材質 Maletia |
|---|---|---|
| 1 | 閥體 Body |
鑄鐵、碳鋼、不銹鋼 Cast iron. Carbon?steel?and stainless steel |
| 2 | 閥蓋 Bonnet |
鑄鐵、碳鋼、不銹鋼 Cast iron. Carbon?steel?and stainless steel |
| 3 | 襯里 Lining |
無襯里、橡膠 Unlined.rubber |
| 4 | 隔膜 Diaphragm |
橡膠 Rubber |
| 5 | 閥瓣 Valve plate |
鑄鐵 Cast iron |
| 6 | 閥桿 Stem |
碳鋼、不銹鋼 Carbon steel and stainless steel |
| 7 | 手輪 Hand?wheel |
鑄鐵 Cast?iron |
| 材 料 | 代號 | 適用溫度 | 適用介質 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性，防靜電、無毒 |
| 鑄鐵，無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
| 不銹鋼，無襯里 | ≤150℃ | 一般腐蝕性介質 | |
| 丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
| ★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品，耐燃、耐熱性，但不耐石油類和芳烴。 |
| 氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能，在濃酸、強氧化性能中極 穩定，在有機溶劑和堿溶液中穩定。 |
| 硅橡膠 | SI | ≤200℃ | 耐高溫，電絕緣性能優良，耐磨性良好，能耐稀酸， 稀堿、鹽、水腐蝕，不耐汽油、煤油等石油產品腐蝕。 |
| DN | 公稱壓力 | 工作壓力 | L | D | D1 | n- φ | H1 | H2 | D0 | 重量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.0 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 120 | 4.5 |
| 20 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 120 | 4.5 | ||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | 5 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | 7 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | 9 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | 12.5 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | 19 | ||
| 80 | 300 | 200 | 160 | 8-18 | 3 | 216 | 256 | 200 | 25.5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | 40 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 315 | 380 | 320 | 62 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 378 | 458 | 320 | 80.5 | ||
| 200 | 0.6 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 | 146 |
| 250 | 680 | 395 | 350 | 12-22 | 4 | 583 | 720 | 500 | 240 | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | 334 | ||
| 350 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | 371 | ||
| 400 | 0.25 | 1000 | 565 | 515 | 16-26 | 4 | 868 | 1078 | 640 | 584 |
